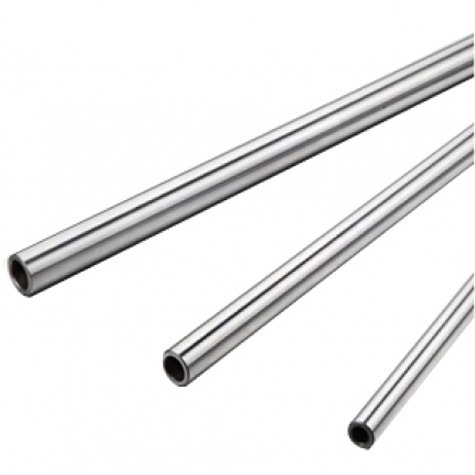

直线光轴是一种具有高精度表面的圆柱形轴类零件，广泛应用于直线运动系统中，如自动化设备的导轨、精密机床的滑台、气动液压系统的活塞杆等，其质量直接影响设备的运动精度、稳定性和使用寿命。下面详细介绍直线光轴的工艺流程。

一、材料选择

直线光轴对材料的力学性能、加工性能和表面质量有较高要求，常用材料如下：

45 号钢：性价比高，经过适当热处理后可获得一定的强度和硬度，适用于对精度要求不高的一般场合。

40Cr 合金结构钢：强度、韧性和淬透性优于 45 号钢，热处理后综合性能较好，能满足中等精度直线光轴的使用需求。

轴承钢（如 GCr15）：具有高的硬度、耐磨性和接触疲劳强度，经热处理后表面硬度可达 HRC60-65，适用于高精度、高载荷的直线运动系统。

二、具体工艺流程

（一）毛坯准备

根据直线光轴的规格和性能要求，选用热轧圆钢作为毛坯。毛坯的直径应比成品直径大一定余量，一般为 5-10mm。对毛坯进行外观检查，确保无裂纹、折叠、缩孔等影响质量的缺陷，然后按所需长度进行切断。

（二）粗加工

车削外圆：使用普通车床或数控车床对毛坯进行粗车，去除表面的氧化皮和多余材料，使外圆尺寸接近成品尺寸，预留 3-5mm 的加工余量。同时，加工两端端面，保证端面与轴线垂直。

钻中心孔：在两端端面上钻出中心孔，中心孔作为后续加工的定位基准，其精度至关重要，需保证中心孔的圆度和深度符合要求。

（三）热处理

对于需要提高强度和硬度的直线光轴，粗加工后需进行热处理。以 40Cr 钢为例，进行调质处理（淬火 + 高温回火），使材料获得均匀的回火索氏体组织，硬度控制在 220-250HBW，既能保证材料有足够的强度，又便于后续的精加工。

（四）半精加工

精车外圆：在数控车床上进行精车，进一步提高外圆的尺寸精度和表面粗糙度。此时外圆尺寸公差控制在 0.1-0.2mm，表面粗糙度达到 Ra3.2μm 左右。

修正中心孔：由于热处理可能会导致中心孔变形，半精加工前需对中心孔进行修正，可采用中心孔磨床或专用工具进行修研，确保定位基准的精度。

（五）精加工

磨削外圆：这是保证直线光轴精度的关键工序，使用高精度外圆磨床，以两端中心孔为定位基准，采用纵磨法进行磨削。磨削过程中，要严格控制磨削参数，如砂轮速度、进给量等，将外圆尺寸精度控制在 IT6-IT7 级，表面粗糙度达到 Ra0.8-Ra0.4μm，同时保证圆度、圆柱度等形位公差符合要求。对于长径比较大的直线光轴，磨削时需使用跟刀架，防止工件弯曲变形。

无心磨削：对于批量生产且精度要求相对较低的直线光轴，可采用无心磨削。无心磨削不需要中心孔定位，通过砂轮、导轮和托板的配合实现外圆的磨削，生产效率高，但精度略低于外圆磨削。

（六）表面处理

根据使用环境和要求，对直线光轴进行表面处理，常见的表面处理方式有：

镀铬：在表面镀一层硬铬，铬层厚度一般为 0.05-0.1mm，镀铬后表面硬度可达 HV800-1000，具有良好的耐磨性和耐腐蚀性。镀铬后需进行研磨或抛光，去除镀铬层表面的缺陷，提高表面光洁度。

氧化处理：通过化学或电化学方法，在表面形成一层氧化膜，氧化膜具有一定的防锈能力，适用于对表面要求不高的场合。

（七）超精加工

对于精度要求极高的直线光轴，如用于精密机床的导轨轴，还需要进行超精加工。超精加工采用细粒度的磨料，在较低的压力和较高的频率下对表面进行加工，可使表面粗糙度达到 Ra0.025-Ra0.05μm，进一步提高表面质量，降低表面摩擦系数。

（八）检验

对直线光轴的尺寸精度、形位公差、表面粗糙度等进行全面检验。使用千分尺测量直径尺寸，用百分表和 V 形块测量圆度和圆柱度，用粗糙度仪测量表面粗糙度。同时，进行外观检查，确保表面无裂纹、划痕、烧伤等缺陷。

三、关键技术要点

定位基准的控制：整个加工过程中，以两端中心孔为统一的定位基准，保证各工序加工的同轴度，减少误差积累。在加工过程中，要定期检查中心孔的精度，必要时进行修研。

磨削工艺的优化：磨削是保证直线光轴精度的关键工序，需合理选择砂轮的类型、粒度和硬度，调整磨削速度、进给量和磨削深度等参数，避免产生磨削烧伤、裂纹等缺陷。同时，要保证磨削过程中的冷却充分，减少工件的热变形。

表面质量的保证：表面处理工序对直线光轴的性能影响较大，镀铬时要控制好镀铬层的厚度和均匀性，镀铬后进行充分的退氢处理，防止氢脆现象的发生。超精加工时，要控制好加工参数，确保表面质量符合要求。

四、发展趋势

随着工业自动化和精密制造技术的不断发展，直线光轴的加工技术也在不断进步。未来，直线光轴加工将更加注重自动化和智能化，采用数控磨床、机器人上下料和在线检测系统，实现加工过程的自动化控制和质量的实时监控，提高生产效率和产品质量的一致性。同时，将不断研发新型材料和加工工艺，以满足不同领域对直线光轴更高的性能要求。
