精密活塞杆产品的介绍

您的当前位置: 首 页 >> 新闻中心 >> 公司新闻

精密活塞杆产品的介绍

发布日期:2022-08-29 作者: 点击:

精密活塞杆在平常应用中,蒙受交变载荷好处,φ50毫米×770毫米处有密封装置来去冲突其表面,因此该处要求硬度高又耐磨。精密活塞杆采用38CrMoALA质料,φ50毫米×770毫米片面经过调质处分和表面渗氮后,芯部硬度为28~32HRC,表面渗氮层深度0.2~0.3毫米,表面硬度为62~65HRC。这样使活塞杆既有韧性,又具有较好的耐磨性。

精密活塞杆布局相对简单,但长径比非常大,属于细长轴类零件,刚性较差,为了包管加工精度,在车削时要粗车、精车分离,并且粗、精车同等应用跟刀架,以削减加工时工件的变形,在加工两头罗纹时要应用架子。

在选定定位基准时,为了让零件同轴度小吏及各片面的互相位置精度,全部的加工工序均采用两中间孔定位,合乎基准同一原则。磨削精密活塞杆外圆表面时,工件易产生让刀、弹性变形,影响活塞杆的精度。

因此,在加工时应修研孔,并让孔保持洁净,孔与顶之间松紧程度要适宜,并有良好的润滑。砂轮普通选定:磨料白刚玉(WA),粒度60#,硬度中软或中、陶瓷连结剂,另外砂轮宽度应选窄些,以减小径向磨削力,加工时留意磨削用量的选定,磨削深度要小。

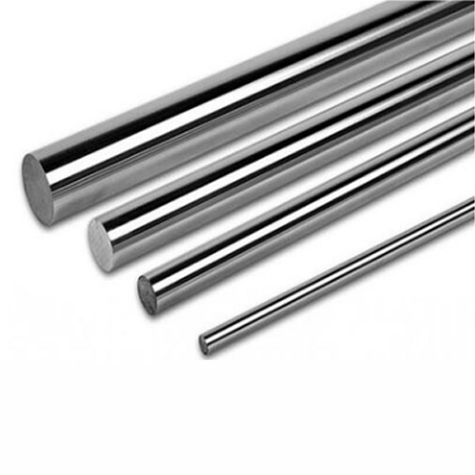

精密活塞杆

在磨削φ50毫米×770毫米外圆和1:20锥度时,两道工序要分离举行。在磨削1:20锥度时,要先磨削试件,搜检试件及格后才能正式磨削工件。1:20圆锥面的搜检,是用规范的1:20环规涂色搜检,其接触面应很多于80%。

产品简介:工艺流程:落料热处分→校直→精磨→抛光→电镀→精抛→质检各项规范→包装→出厂。

产品用途: 本产品用途

宽泛用于气缸、油缸中的活塞杆,塑料机器包装机器,印刷机器,纺织机器,输送机器,工程机器,木匠机器,制鞋机器,喷绘机,自动化切割机等各类机器用的导管、导杆、直线光轴。质料 45#优质碳钢40Cr(其余材质可根据客户要求选材) 调质处分 HB240~260 中频淬火 HRC60°±深2~3毫米(根据用户要求) 镀硬铬 0.02毫米~0.06毫米 铬层硬度 HV800~100VPn 直线度 ≤0.08毫米/m 表面毛糙度 Ra0.2μm~Ra0.4μm 外径小吏 f7、h6、g6(根据用户要求) 椭圆度<0.01毫米 规格 ?5毫米-?200毫米 长度 200毫米-800毫米
